陶瓷平板膜是采用α氧化铝为原料生产的中空非对称结构的无机滤膜产品。“高强度支撑层”+“高精度分离层”具备良好的亲水性能及机械强度。

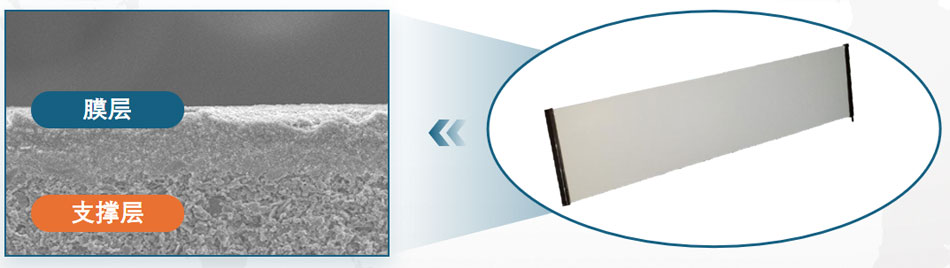

一、膜表面SEM画像 :
二、放大5000倍膜孔径电镜图:
1、膜层特点：
· 膜层可采用多种粒径、材料实现不同孔径；
· 膜层厚薄适中， 孔径均匀，膜层表面附着阻力小。
2、基材特点
· 基材可采用多种粒径实现不同孔径；
· 采用球形颗粒，内流毛细管压差阻力小，结合力也极佳小。

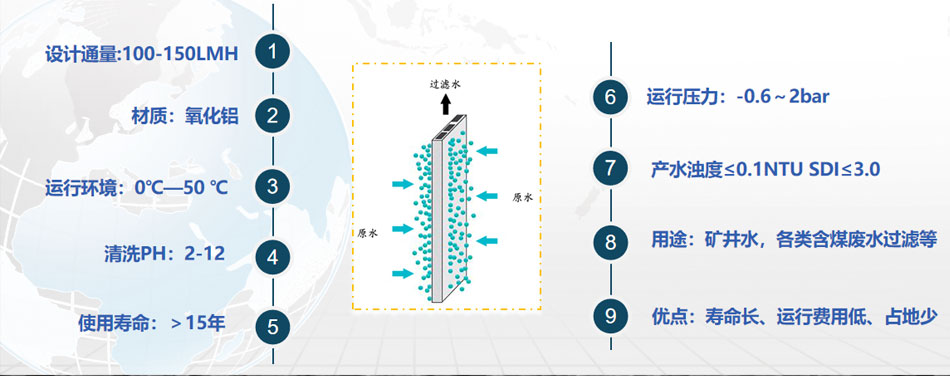

三、陶瓷平板超滤膜性能：

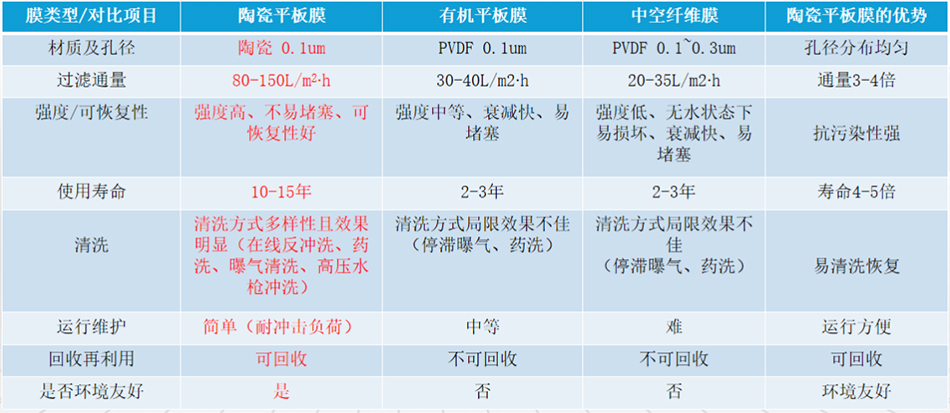

四、陶瓷平板膜竞争优势：

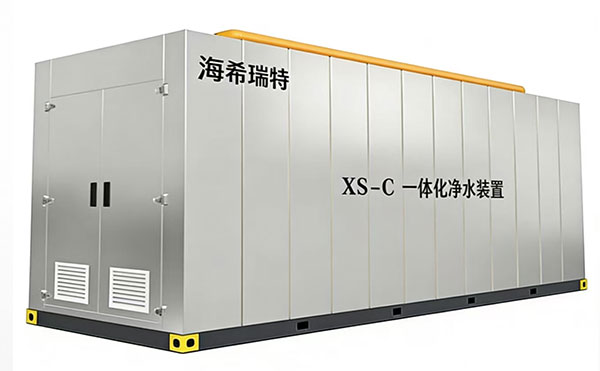

陶瓷膜平板膜过滤-设备：
· 处理成本为传统工艺的1/3；
· 建设成本是传统工艺的1/2；
· 占地面积小, 40尺集装箱产水量达1500t/d；
· 即装即用，建设周期短；
· 可移动，满足应急需求；
· 中央控制/在线水质检测/自动化运行；
· 市场前景广阔。

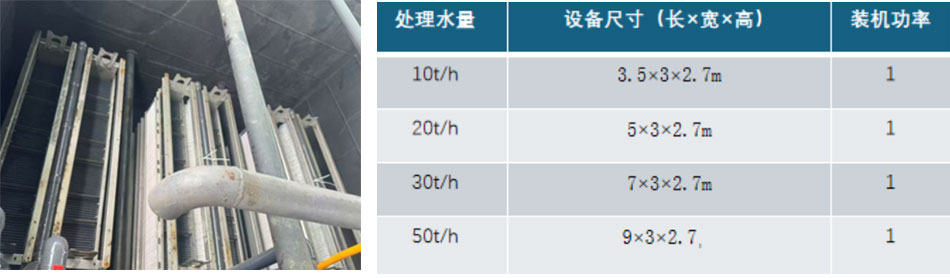

产品选型：

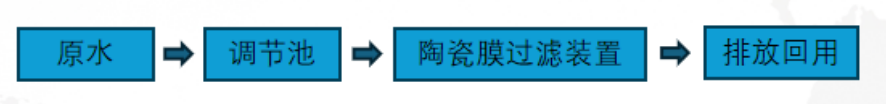

工艺流程：
· 技术原理：以陶瓷平板膜为核心工艺，利用表面纳米过滤技术，结合絮凝工艺有效截流矿井水中含有煤粉、悬浮物、油脂、重金属离子;采用特有运行方式减缓膜的污染。
· 设备特点：该设备采用陶瓷平板膜作为超滤膜，陶瓷平板膜因其优良的耐受性能，使得设备可以长期稳定的运行;陶瓷平板膜抗污染性强，恢复性高，确保长期稳定高通量超标准出水水质运行;陶瓷平板膜优良的亲水性能，膜通量可高达100-150LMH，有效的降低了投资成本;工艺流程短，取代传统多介质+双膜处理工艺，解决了反渗透浓水处置的痛点;运行维护简单，自动化程度高，可以适应各类矿区生产的条件。
· 使用范围：煤矿矿井水深度处理站矿井水应急处理装置;电厂含煤废水处理装置。

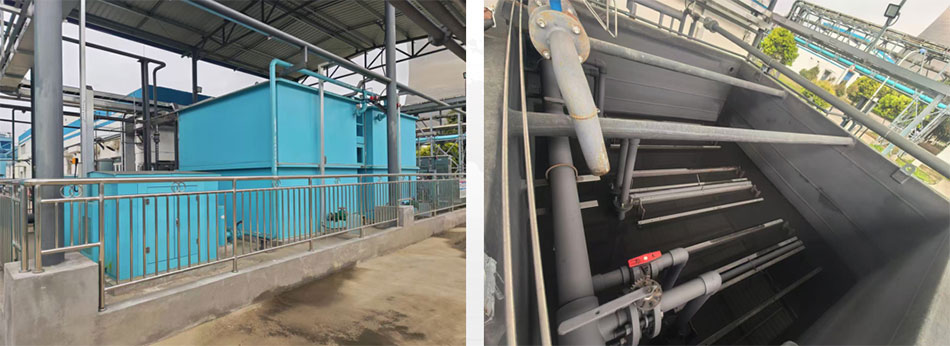

华能云南滇东能源有限责任公司新建含煤废水处理系统

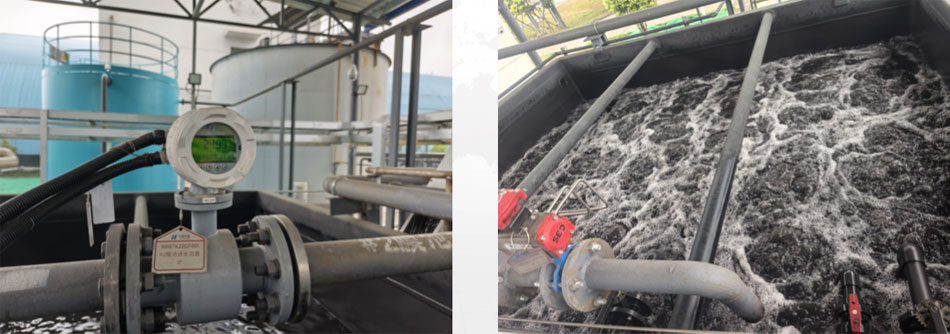

新建含煤废水处理系统平板陶瓷膜装置运行、反洗
华能云南滇东能源有限责任公司含煤废水处理系统改造工程

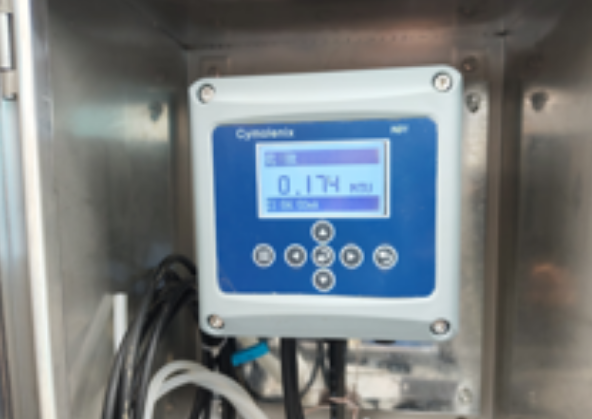

平板陶瓷膜装置出水浊度
改造前：
滇东公司输煤系统用水为煤场复用水池来水，主要作为输煤栈桥冲洗水、转运站地面冲洗水，冲洗产生的含煤废水进入沉煤池。含煤废水处理流程如下:厂区含煤废水沉煤池一工业废水站一煤场复用水池。该系统运行效果差，系统不稳定，存在投资费用较大，且产生的污泥由于混入较多其他悬浮物及混凝剂成分，污泥送至煤场掺烧的安全性有待评估，将造成资源浪费。
改造后：
采用平板陶瓷膜处理工艺，处理量2x25m3/h，利用陶瓷膜的孔径筛分效应，把含煤废水中比膜孔大的固体颗粒(如煤粉、泥沙、其他悬浮杂质等)截留在膜的一侧，而让水分子等小分子物质透过膜，进入到清水箱。改造后该系统出水水质稳定，抗冲击负荷高，降低运行成本，提高出水水质。
